Para ter uma noção de uma imagem tridimensional sobre um terreno em que se situa a jazida mineral é necessário uma base cartográfica utilizada para a representação da superfície topográfica da jazida, período que corresponde à etapa de campo e coleta de informações de superfície.
MODELO DIGITAL DE TERRENO E GEOLOGIA DA SUPERFÍCIE
Os elementos lineares correspondentes às cristas e linhas de base dos taludes são digitalizados via mesa digitalizadora com o comando PLINE em ambiente, por exemplo, AutoCAD R14. Como topo e base dos taludes não apresentam cotas topográficas constantes como as curvas de nível, as terminações das bancadas e rampas de acesso devem ser digitalizadas em pequenos segmentos distintos, cada um com diferentes valores de elevação, intermediários entre topo e base.

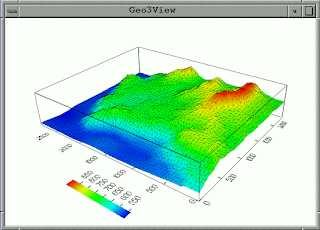

A porção oeste do mapa geológico-tipológico é exportada como imagem raster no formato TGA, a qual deve ser sobreposta ao MDT da mina, em ambiente Geo3View, resultando no modelo tridimensional topográfico e geológico de superfície. Este modelo permite não somente a visualização da distribuição dos diferentes tipos de minérios na jazida mas também a análise da relação entre as principais estruturas e as direções de abertura e avanço das frentes de lavra, servindo para o planejamento mineiro e para o estudo de estabilidade de taludes.
Como exemplo de modelagem para este tipo de programa temos abaixo a jazida de ferro de Alegria que situa-se no leste do Quadrilátero Ferrífero, a norte da cidade de Mariana, MG, próximo da charneira da estrutura sinformal de Alegria.A estruturação e a compartimentação da jazida, que configuram um padrão lenticular, recorrente e imbricado das rochas e minérios de ferro, refletem um expressivo evento regional compressivo (com três fases de deformação) desenvolvidas em condições de T e P dúcteis a rúpteis-dúcteis.
Objetivando uma definição e visualização mais precisa da geometria das estruturas foi elaborado um modelo geométrico tridimensional da porção oeste da jazida de Alegria. O trabalho foi realizado no Laboratório de Computação Gráfica - Setor de Modelagem 3-D do Departamento de Petrologia e Metalogenia do IGCE-UNESP utilizando os programas AutoCAD R14, bem como TRIP e o Geo3View.
Objetivando uma definição e visualização mais precisa da geometria das estruturas foi elaborado um modelo geométrico tridimensional da porção oeste da jazida de Alegria. O trabalho foi realizado no Laboratório de Computação Gráfica - Setor de Modelagem 3-D do Departamento de Petrologia e Metalogenia do IGCE-UNESP utilizando os programas AutoCAD R14, bem como TRIP e o Geo3View.
